高溫質(zhì)子交換膜是燃料電池、電解水設備的核心核心組件，其工作環(huán)境長期處于120-200℃高溫工況，性能直接決定設備的效率、穩(wěn)定性與使用壽命。交聯(lián)度作為衡量高溫質(zhì)子交換膜三維網(wǎng)絡結構致密性的關鍵指標，直接影響膜的機械強度、質(zhì)子傳導率、熱穩(wěn)定性及耐化學腐蝕性，因此，精準掌握高溫質(zhì)子交換膜交聯(lián)度測試方法，對材料研發(fā)、生產(chǎn)質(zhì)控及工程應用至關重要。本文詳細拆解高溫質(zhì)子交換膜交聯(lián)度的主流測試方法，重點介紹低場核磁技術的應用優(yōu)勢，幫行業(yè)從業(yè)者快速找到適配的測試方案。

一、高溫質(zhì)子交換膜交聯(lián)度測試的核心意義

高溫質(zhì)子交換膜的核心價值的是在高溫環(huán)境下實現(xiàn)高效質(zhì)子傳導與氣體阻隔，而這一特性完-全依賴其內(nèi)部的三維交聯(lián)網(wǎng)絡。交聯(lián)度過低，膜的結構松散，易發(fā)生溶脹、降解，導致質(zhì)子傳導效率下降、設備泄漏；交聯(lián)度過高，膜的脆性增加，易破裂，同時會阻礙質(zhì)子遷移，同樣影響設備性能。

無論是研發(fā)階段優(yōu)化配方（如交聯(lián)劑用量、固化工藝），還是生產(chǎn)階段把控產(chǎn)品一致性，亦或是老化評估階段追蹤膜性能衰減，都需要精準測試交聯(lián)度。因此，選擇一種高效、精準、適配高溫質(zhì)子交換膜特性的測試方法，是推動高溫質(zhì)子交換膜產(chǎn)業(yè)化、高性能化的關鍵前提。

二、高溫質(zhì)子交換膜交聯(lián)度傳統(tǒng)測試方法痛點

在膜材料的實驗室表征中，常用的交聯(lián)度測試方法存在明顯的局限性：

1、溶劑溶脹法（Flory-Rehner方程）：
這是測定交聯(lián)度經(jīng)典的方法。然而，對于高溫質(zhì)子交換膜，特別是含有酸性基團（如磺酸基）的膜材料，其在常用溶劑中的溶脹行為極其復雜，且往往伴隨著離子解離，導致計算誤差極大。此外，該方法耗時長，且無法對同一張膜進行連續(xù)監(jiān)測。

2、差示掃描量熱法（DSC）：
通過測定玻璃化轉(zhuǎn)變溫度（Tg）的變化來間接反映交聯(lián)度。但高溫膜本身耐熱性好，Tg往往很高或被分解峰掩蓋，且Tg對低交聯(lián)度的變化不敏感。

3、力學性能測試：
雖然交聯(lián)度與模量正相關，但膜中增強材料（如PTFE多孔膜、纖維）的加入會嚴重干擾力學數(shù)據(jù)，導致難以剝離出純聚合物網(wǎng)絡的真實交聯(lián)貢獻。

三、低場核磁技術測試高溫質(zhì)子交換膜交聯(lián)度

鑒于傳統(tǒng)方法的不足，低場核磁技術（Low-Field Nuclear Magnetic Resonance, LF-NMR）作為一種無損、快速的檢測手段，逐漸在質(zhì)子交換膜研發(fā)中嶄露頭角。該技術不破壞樣品，能夠深入探測聚合物鏈的微觀動力學信息。

低場核磁技術的核心是利用高溫質(zhì)子交換膜中氫核（1H）的弛豫行為，與分子鏈運動自由度的強關聯(lián)特性，實現(xiàn)交聯(lián)度定量表征。具體而言：

高溫質(zhì)子交換膜的交聯(lián)度越高，分子鏈被交聯(lián)點束縛越緊密，鏈段運動越受限，氫核周圍的分子環(huán)境越“剛性"，橫向弛豫時間（T?）越短；反之，交聯(lián)度越低，分子鏈段運動越自由，氫核環(huán)境越“柔性"，橫向弛豫時間（T?）越長。

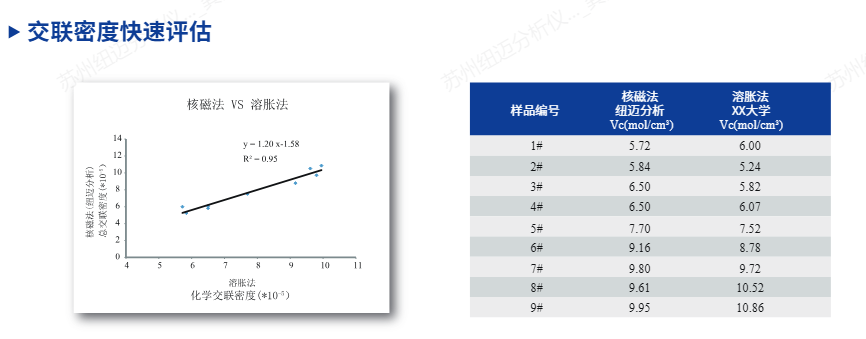

測試時，利用低場核磁設備可快速檢測氫核的T?弛豫時間分布，結合已知交聯(lián)密度的標準樣品建立校準曲線，即可在幾分鐘內(nèi)完成單個樣品的交聯(lián)度定量計算，無需復雜前處理。

四、低場核磁技術測試高溫質(zhì)子交換膜交聯(lián)度的核心優(yōu)勢

快速高效：單次測試僅需3分鐘以內(nèi)，較傳統(tǒng)方法效率提升數(shù)十倍，可滿足批量樣品快速篩選、生產(chǎn)線上實時質(zhì)控需求，大幅縮短研發(fā)與生產(chǎn)周期。

無損檢測：無需化學試劑，無需切割、溶脹、萃取等破壞性處理，保留樣品原始結構與性能，同一樣品可重復測試，便于追蹤膜在不同老化階段、不同高溫工況下的交聯(lián)度變化。

精準適配：不受填料、雜質(zhì)干擾，對低交聯(lián)度、高交聯(lián)度的高溫質(zhì)子交換膜均有良好適配性，測試精度遠超傳統(tǒng)方法；同時能真實反映膜內(nèi)部交聯(lián)網(wǎng)絡的均勻性，為配方優(yōu)化提供微觀數(shù)據(jù)支撐。

操作便捷：樣品制備簡單，僅需裁剪成適配設備的小塊，無需復雜前處理；儀器操作簡便，無需專業(yè)操作員長期培訓，設備體積適中，易在實驗室和生產(chǎn)車間推廣。

原位變溫：專用設備可配備高低溫控制系統(tǒng)，能模擬高溫質(zhì)子交換膜的實際工作工況，原位監(jiān)測不同溫度下的交聯(lián)度動態(tài)變化，助力極-端環(huán)境用膜研發(fā)。
